抓住 BGP路由每一次改变：开源神器OpenBMP 实时监控实战

BMP 协议（BGP Monitoring Protocol）

BMP协议是用于实时监控BGP（边界网关协议）运行状态和路由处理轨迹的网络协议，旨在提升网络监控效率和安全性。

核心功能

BGP运行状态监控

：包括对等体关系的建立与解除、路由信息刷新等。
路由处理轨迹监控

：记录BGP路由的加工过程（如入口/出口策略应用）。
数据上报

：被监控设备通过TCP会话向监控服务器主动发送状态信息，无需服务器指令。

消息类型

BMP会话包含以下消息类型：

消息类型	描述
`Initiation`	初始化消息，包含厂商信息、版本号等。
`PU (Peer Up Notification)`	上报 BGP 对等体连接建立。
`RM (Route Monitoring)`	上报路由状态，如 Adj-RIB-In。
`PD (Peer Down Notification)`	上报 BGP 对等体连接中断。
`SR (Stats Reports)`	定期发送统计信息，如路由数量。
`ROFT (Route Policy and Attribute Trace)`	实时上报路由处理轨迹。

应用场景

网络运营商

：监控ISP、数据中心等大规模网络的BGP状态。
企业网络

：优化路由策略，识别潜在故障。
安全防护

：及时发现异常路由行为，保障网络稳定性。

技术特点

单向通信

：仅被监控设备向服务器发送数据，服务器不响应。
实时性

：支持增量更新和定期统计，减少数据延迟。

OpenBMP

OpenBMP是一个开源的BGP监控平台，它通过实现BMP协议来提供全网级别的BGP路由可视性关于此项目可参考：https://github.com/SNAS/openbmp

💡 核心优势总结

传统 BGP 监控	OpenBMP 解决方案
❌ 只能看到最终路由表	✅ 记录完整的路由变化过程
❌ 单设备视角有限	✅ 全网统一监控视图
❌ 历史数据缺失	✅ 完整的时间序列数据
❌ 故障排查困难	✅ 快速精准的根因分析
❌ 安全威胁难发现	✅ 实时安全事件检测

1、环境准备

在开始安装前，确保你的系统满足以下要求：

🖥️ Linux/Unix系统（本文以centos为例）
🌐 支持BMP协议的网络设备（交换机、路由器）

2、安装示例（使用 Docker Compose）

[root@localhost BMP]# wget https://raw.githubusercontent.com/OpenBMP/obmp-docker/main/docker-compose.yml
[root@localhost BMP]# git clone https://github.com/OpenBMP/obmp-grafana.git
[root@localhost BMP]# mkdir -p /var/openbmp
[root@localhost BMP]# export OBMP_DATA_ROOT=/var/openbmp
[root@localhost BMP]# sudo mkdir -p $OBMP_DATA_ROOT
[root@localhost BMP]# sudo chmod -R 7777 $OBMP_DATA_ROOT
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/config
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/kafka-data
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/zk-data
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/zk-log
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/postgres/data
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/postgres/ts
[root@localhost BMP]# mkdir -p $OBMP_DATA_ROOT/grafana
[root@localhost BMP]# chmod -R 7777 $OBMP_DATA_ROOT/*
[root@localhost BMP]# cp -r obmp-grafana/dashboards obmp-grafana/provisioning $OBMP_DATA_ROOT/grafana/
[root@localhost BMP]# vim docker-compose.yml
# 修改文件中的 MEM 字段，将 Docker 使用的内存改为 2G，测试环境足够使用。
[root@localhost BMP]# OBMP_DATA_ROOT=/var/openbmp docker-compose -f ./docker-compose.yml -p obmp up -d

# 查看容器状态
[root@localhost BMP]# docker ps
CONTAINER ID   IMAGE                         STATUS        PORTS
...            confluentinc/cp-kafka:6.0.2  Up             0.0.0.0:9092->9092/tcp
...            openbmp/psql-app:latest      Up             0.0.0.0:9005->9005/tcp
...            openbmp/postgres:latest      Up             0.0.0.0:5432->5432/tcp
...            openbmp/collector:latest     Up             0.0.0.0:5000->5000/tcp
...            grafana/grafana:latest       Up             0.0.0.0:3000->3000/tcp

[root@localhost BMP]# OBMP_DATA_ROOT=/var/openbmp docker-compose -p obmp down  # 停止和删除所有容器

网络设备 BMP 配置示例

网络设备配置BMP将BGP相关信息上报OPENBMP

华为交换机示例

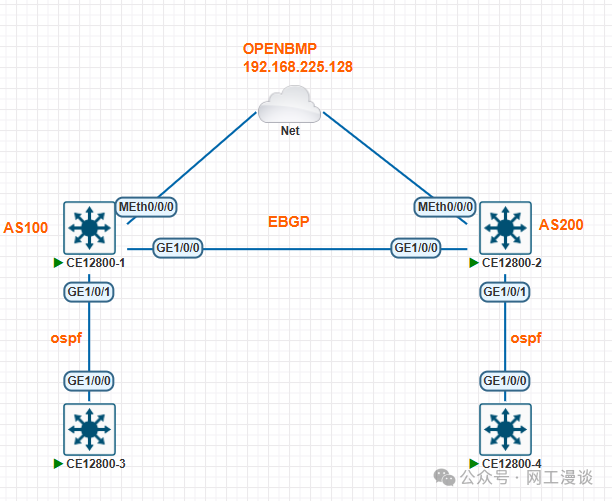

拓扑如下

抓住 BGP路由每一次改变：开源神器OpenBMP 实时监控实战配图 1

以下为BGP配置和BMP配置

CE12800-1：

bgp 100
 router-id 1.1.1.1
 peer 12.1.1.2 as-number 200
 ipv4-family unicast
  import-route ospf 1
  peer 12.1.1.2 enable
#
bmp
 session 192.168.225.128
  tcp connect port 5000

CE12800-2：

bgp 200
 router-id 2.2.2.2
 peer 12.1.1.1 as-number 100
 ipv4-family unicast
  import-route ospf 1
  peer 12.1.1.1 enable
#
bmp
 session 192.168.225.128
  tcp connect port 5000
